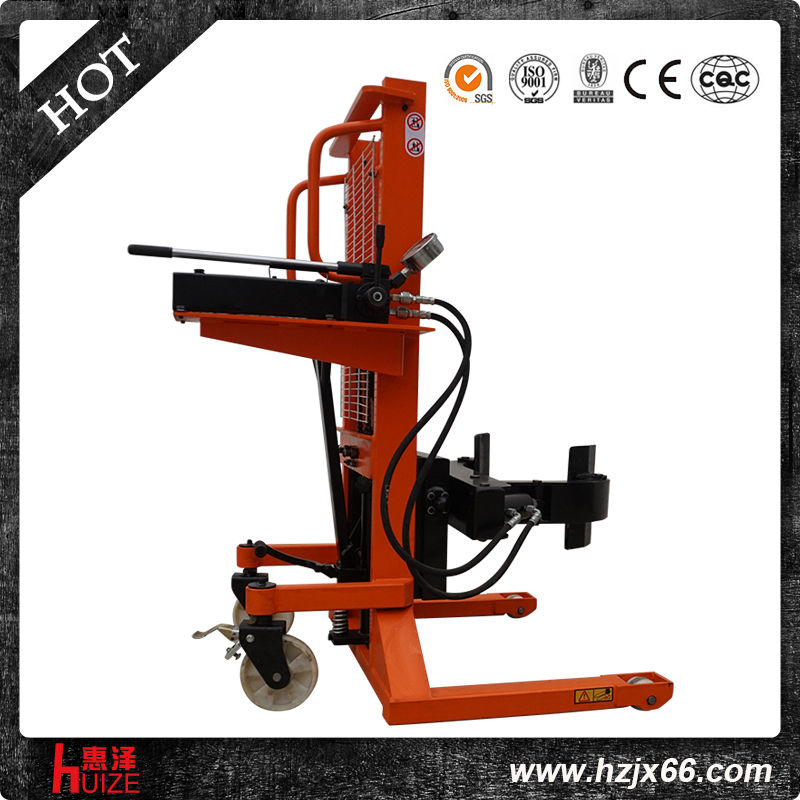

手動夾紙車(適合橫向夾起)
產品介紹
手動夾紙車獨特的夾爪設計,可以將橫放在汽車或托盤上的紙卷輕松夾起.
手動旋轉后紙卷變為豎立方向,旋鈕轉動使夾具下降,放下紙卷.
底腿的內寬大于紙卷的直徑或長度,或者底腿可以插入托盤下方孔中,方便操作.
車身裝有手動泵及壓力表,隨時顯示夾緊的壓力.
超靜音輪帶剎車裝置,車體在停下時不移動,良好地保護著操作人員的安全.
升降液壓缸手動液壓和腳踏兩用,操作人員可據自身情況選用,抗疲勞.
With unique clamp design,can clamp the rolls from the pallets or cars
After manual rotation roll into a vertical direction
The inner width of the bottom legs is larger than the diameter of the rolls.
Come with manual pump and pressure gauge, can show the clamping pressure
Ultra-quiet belting leather brakes, do not move when stopped, good to protect the safety of the operator.
產品參數
|
型 號 Model |
CTY0210-500 |
CTY0416-500 |
CTY0216-500 |
CTY0416-1000 |
|
訂 貨 號Order Number |
5.03001 |
5.03002 |
5.03003 |
5.03004 |
|
額定載重 Capacity (kg) |
200 |
400 |
200 |
400 |
|
起升最高Lift max.height(mm) |
1000 |
1600 |
1600 |
1600 |
|
抱夾寬度Clamp width (mm) |
700-790 |
635-950 |
635-950 |
1135-1450 |
|
抱夾下降后高Minimum clamp height |
300 |
490 |
490 |
520 |
|
抱夾總長Clamp length (mm) |
820 |
820 |
820 |
1220 |
|
紙卷直徑Paper roll diameter |
¢300-390mm |
¢200-500mm |
¢200-500mm |
¢600-1000mm |
|
載荷中心Load center (mm) |
200 |
350 |
350 |
700 |
|
車身重量Weight (Kg) |
300 |
366 |
348 |
395 |
|
外形尺寸Over size(mm)L*W*H |
1500*1060*1400 |
1500*950*2000 |
1500*950*2000 |
1900*1450*2000 |
|
通道要求 Channel request(mm) |
1600轉彎Turn |
1600轉彎Turn |
1600轉彎Turn |
2000轉彎Turn |
|
行走通道Forward and Back request |
1100mm |
1000mm |
1000mm |
1500mm |
|
后輪 Real wheels (mm) |
2*¢180*50 |
|||
|
前輪Front wheels (mm) |
2*¢80*70 |
|||
產品特點
手推行走，液壓升降，手動夾緊，液壓翻轉
安全防護
1.手動夾紙車底腿多寬?
底腿寬度---根據客戶紙筒的直徑，底腿內寬大于直徑，將紙包含在腿內。
2.手動紙筒車不能起升到最大高度?
液壓油不足---加注液壓油
3.手動紙筒車重載以后自行下降?
缸內密封圈磨損---換密封圈
4.手動紙筒車平衡輪轉向不靈活?
輪內有異物---要清除

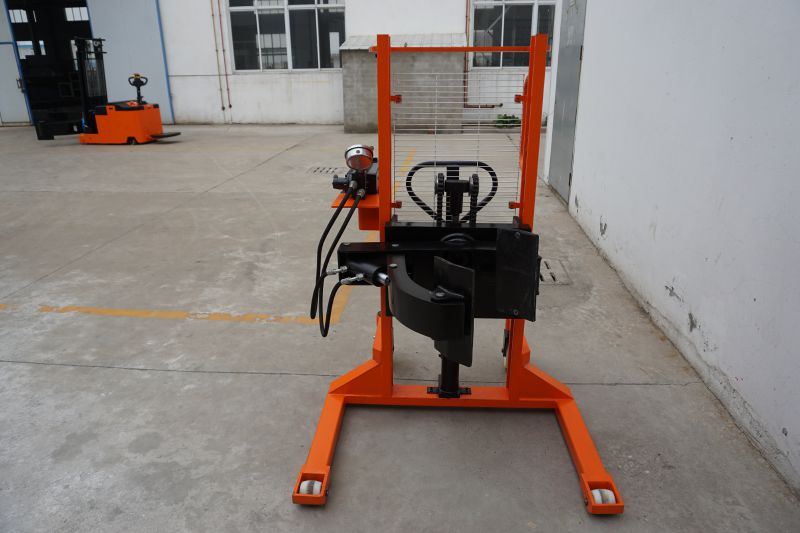

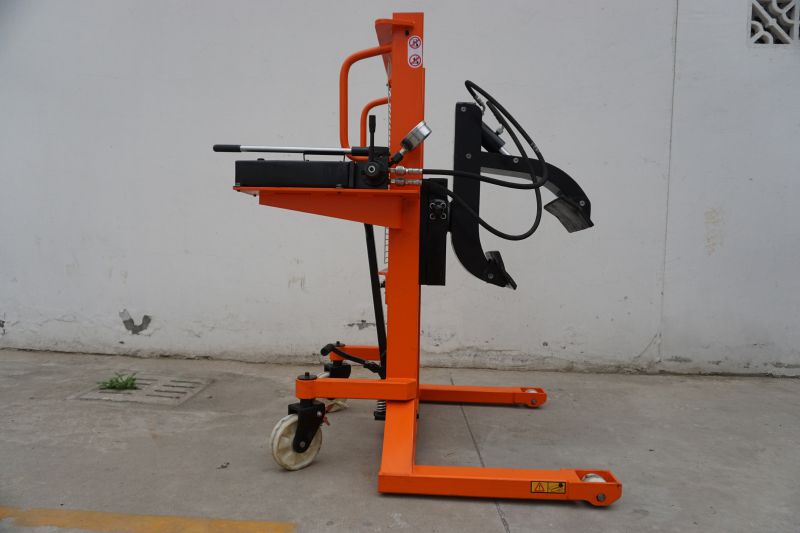

產品展示
售后說明
1.手動夾紙車，手動紙筒搬運車整車保修一年
2.易損件為前輪后輪,正常磨損不在保修范圍內,如脫膠在保修范圍內
3.液壓缸確保不漏油,與鏈條接軌正常,一年內正常保修
4.24小時到48小時內到達或解決
5.提供操作視頻講解更換配件
6.終身提供配件
